卧式升降台铣床使用率高是比较常见的一款机型。其组成结构并不复杂，常见的组成部分包括床身、横梁、主轴、纵向工作台、转台、横向工作台、升降台和底座等部分组成。

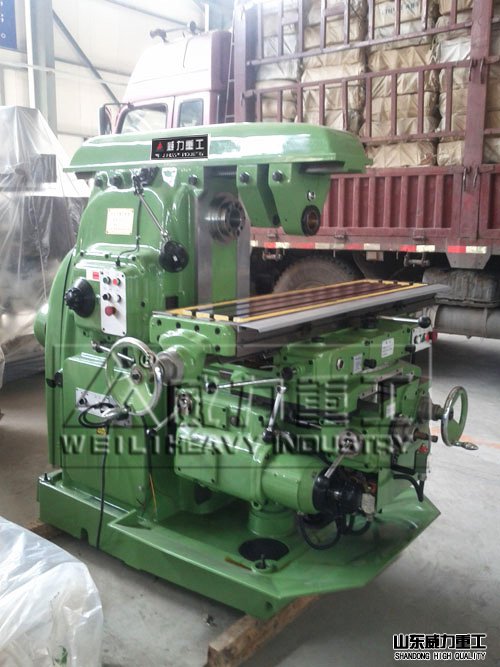

卧式升降台铣床车间
1、卧式升降台铣床的床身主是用来支撑和固定铣床各部件。顶面有水平导轨，供横梁移动；前端面有垂直导轨，供升降台上下移动；床身内部装有主轴、变速机构和电动机等。
2、卧式升降台铣床横梁上装有吊架，用以支承刀杆外伸端；横梁可沿床身水平导轨移动，按加工需要调整其伸出长度。
3、主轴主轴与工作台平行，其为空心轴，其前端有7：24的精密锥孔和两端而定位块，用以安装铣刀并带动铣刀旋转；若装上附件立铣头，可作立铣使用。
4、纵向工作台台面上有T型槽，用以装夹工件或夹具，中间槽定位精度最高；下部通过螺母与丝杆连接，可在转台的导轨上纵向移动；正侧面有限位挡铁，以控制机动纵向进给。
5、转台转台上有水平导轨，供工作台纵向移动；下部与横向工作台用螺栓连接，松开螺栓，可使纵向工作台在水平平面内旋转±45°，以实现斜向进给。
6、横向工作台位于升降台上面的水平导轨上，可带动纵向工作台作横向移动，用以调整工件与铣刀之间的横向位置或获得横向进给。
7、升降台使整个工作台沿床身的垂直导轨上下移动，以调整工作台而至铣刀的距离，并可作垂直进给。其内部装有进给电机和进给变速机构。
8、底座底座位于床身下面，并与之紧固在一起。升降丝杆的螺母座安装在底座上，其内装有切削油泵和切削液。

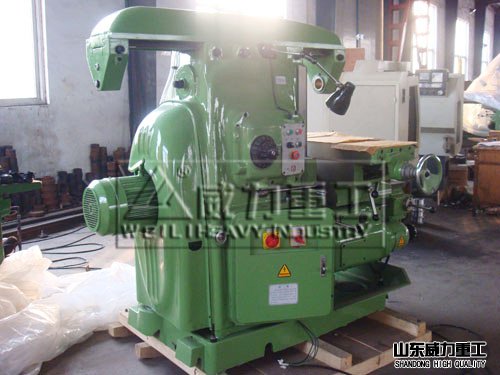

卧式升降台铣床厂家
卧式升降台铣床的主要的组成特点：
1．主轴套筒可手动微进给，并设有限位装置，铣头可顺、逆时针回转调整45°；
2．工作台可纵、横向手动进给和垂直升降，同时纵、横向又可实现机动快进、机动进给和垂直向机动升降；
3．采用1200mm加长滑块，1500mm加长工作台，工作台纵向行程可达1000mm，行程长，稳定性更强；

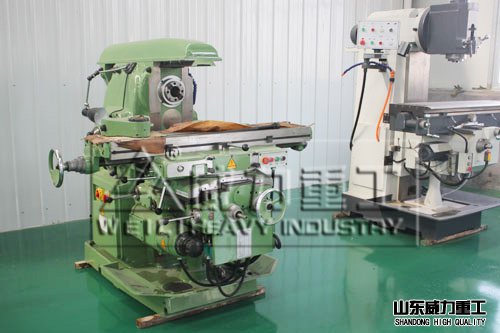

4．主传动和进给均采用齿轮变速机构，12级不同转速，调速范围广；卧式铣床
5．主轴轴承采用圆锥滚子轴承，承载能力强，且采用能耗制动，具有制动转矩大，停止迅速，制动可靠；
6．采用矩型导轨稳定性好；
7．工作台及导轨经超音频淬火，强度更大。
