X7150床身铣床结构特点与技术参数

时间:2022-10-29 作者:admin 点击: 次

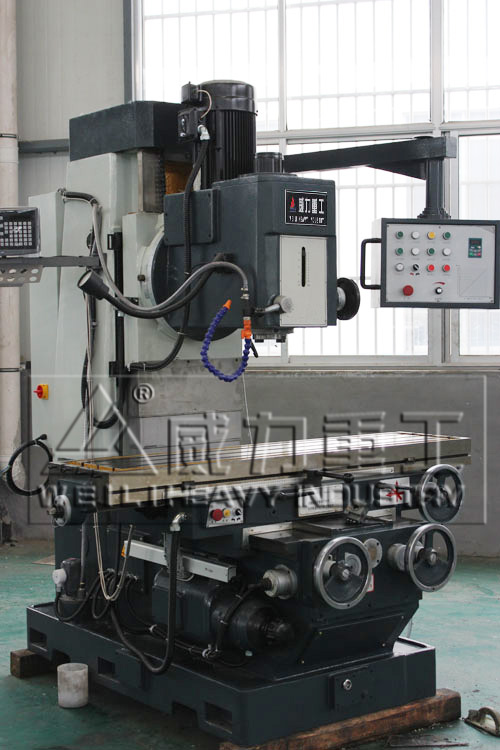

X7150床身铣床是在普通床身铣床的机床上，开发的一种新型通用床身式机床，该铣床的结构合理、刚性性能好、产品精度高，具有铣削、钻孔、攻丝、扩孔及铰孔等多种功能，是机械、电子、仪器、仪表、模具、汽车等行业的理想加工设备。

X7150床身铣床的结构特点：

1、底座、机身、工作台、中滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证X750床身铣床长期使用的稳定性。

2、整体结构为床身式结构，铣头为大功率机械调速高精度铣头，铣头可在左、右20°范围内工作；主轴套筒的进给具有自动、手动、手动微调等功能；主轴刚性大，调速方便、灵活。

3、主轴箱可手动、机动上下升降完成机动进给和快速移动，操作方便、快捷。

4、X750床身铣床床身上纵、横向有手动进给、机动进给和机动快进三种，不同的进给速度，能满足不同的加工要求；快速进给可使工件迅速到达加工位置，缩短非加工时间。

5、工作台X向行程可达1400mm，拓展了机床加工范围， Y、Z向导轨为宽矩形导轨，且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，减小低速爬行，提高精度，延长机床的使用寿命。

6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证X750床身铣床的高效运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。

7、X750床身铣床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。

8、可选配数显装置。

X7150床身铣床技术参数：

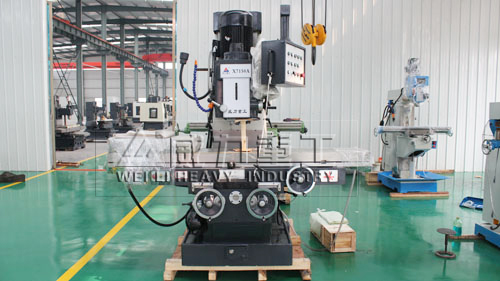

X7150床身式铣床

X7150床身铣床的安全操作规程：

1) 不能改变主轴转速。

2) 不能度量工件尺寸。

3) 不能用手触摸工件。不允许用手触摸切屑。

4）铣垂直进刀时，工件装卡要与工作台有一定的距离

5）在进行顺铣时一定要清除丝杠与螺母之间的间隙，防止打坏铣刀

6）开快速时，必须使手轮与转轴脱开，防止手轮转动伤人。

7）高速铣削时，要防止铁屑伤人，并不准急刹车，防止将轴切断。

8）X7150铣床的纵向、横向、垂直移动，应与操作手柄指的方向一致，否则不能工作。X7150床身式铣床工作时，纵向、横向，垂直的自动走刀只能选择一个方向，不能随意拆下各方向的安全挡板。

9) 切削时要戴好防护眼镜。

10) 切削时要精力集中，不许离开X7150床身式铣床。
