半圆键(月牙键)是键的一种特殊形式。因为它便于轴的安装,所以在机械传动中被广泛地采用。轴上的半圆键槽,在轴的纵向截面内为圆弧形。轴上的半圆键槽用专门的半圆键槽铣刀铣削。是一种带有圆柱柄的整体带柄铣刀,以便像立铣刀一样安装在X5040立式升降台铣床主轴上。铣刀的直径应与半圆键槽的圆弧直径相同。半圆键槽能在卧式铣床上铣削,也能在立式铣床上铣削。但在卧式铣床上铣削时,铣刀是在工件的上面,便于操作者目测,另外,还可以在挂架上安装顶尖,顶牢铣刀前端的中心孔,以增加铣刀刚性,故用得较多。那么半圆键槽在X5040立式升降台铣床上铣削加工,操作步骤是怎么的?
操作步骤:
(1)采用立式铣床加工。
(2)用V形块装夹工件,工件轴向与立式铣床横向导轨平行,使工件半圆键槽部分悬出。
(3)选择外径为φ28mm、厚8mm的半圆键槽刀,并装夹在立铣头上。
(4)用浸油薄纸贴在轴的侧面上,用半圆键槽刀的圆周刃试切对刀,找到键槽中心。
(5)刀具退出工件,开动X5040立式升降台铣床,手动纵向进给进行铣削,深8mm。
(6)注意,铣削过程要验证对称度及键槽宽度尺寸。

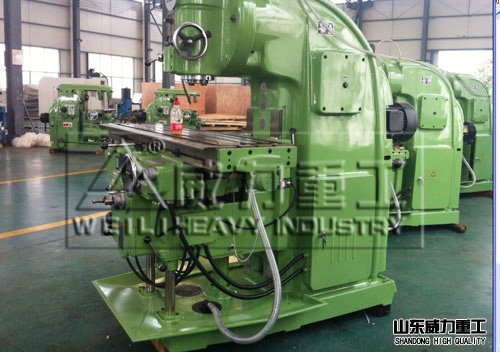

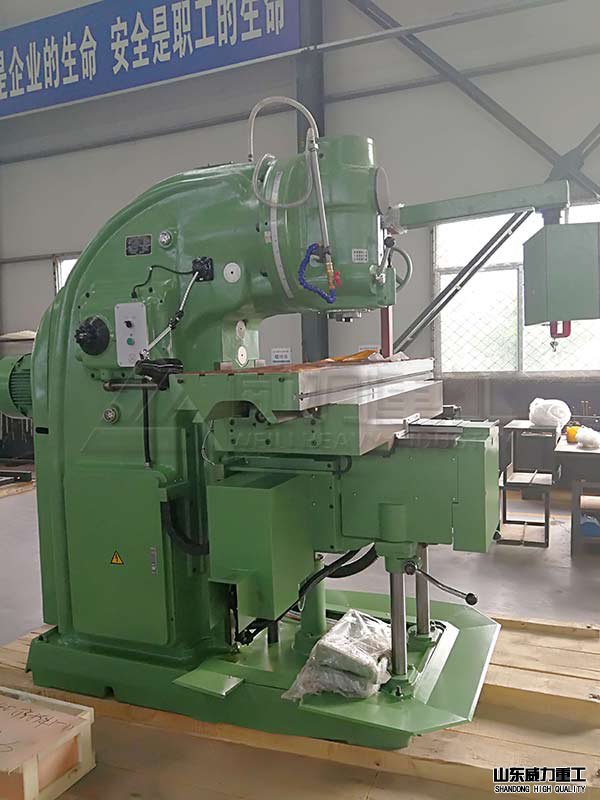

X5040立式升降台铣床是山东威力重工设计生产的立式铣床系列产品之一,机床主轴电机功率高,变速范围广,充分发挥刀具效能,高速切削。易磨损铸件采用钒钛耐磨铸铁,重要部位采用优质合金钢,稳定耐用。该款机器设备有完善的润滑系统,刚性好,能承载重负荷切削。公司可根据用户需求可配置数显装置。X5040立式升降台铣床属于通用机床,特别适用于单件、小批生产和工具、修理部门,也可用于成批。除此以外,山东威力重工,还设计生产X5032立式铣床、X5036立式升降台铣床等。采购了解更多,联系公司张经理:18306370898(可加微信)
