大家都知道立式铣床的附件有很多，但是主要得附件主要有分度头、平口钳、万能铣头、和回转工作台。今天小编要为大家介绍的是立式铣床分度头附件的结构以及在机床中有什么样的作用。

　　首先说一下立式铣床分度头的作用，立式铣床分度头在铣削技工中，常会遇到铣六方、齿轮、花键和刻线等工作。这时，就需要用分度头分度。因此，分度头是万能立式铣床上的重要附件。能使工件实现绕自身的轴线周期地转动一定的角度(即进行分度);利用分度头主轴的卡盘夹持工件，使被加工工件的轴线，相对于立式铣床工作台在向上90°和向下10°的范围内倾斜成需要的角度，以加工各种位置的沟槽、平面等。

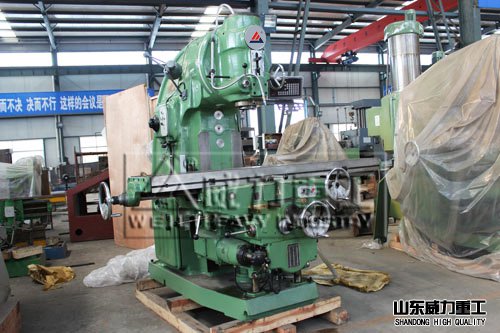

X5040立式铣床生产图



分度头的结构是这样的，分度头主轴是空心的，两端均为锥孔，前锥孔可装入顶尖(莫氏4号)，后锥孔可装入心轴，以便在差动分度时挂轮，把主轴的运动传给侧轴可带动分度盘旋转。主轴前端外部有螺纹，用来安装三爪卡盘。

　　松开壳体上部的两个螺钉，主轴可以随回转体在壳体的环形导轨内转动，因此主轴除安装成水平外，还能扳成倾斜位置。当主轴调整到所需的位置上后，应拧紧螺钉。主轴倾斜的角度可以从刻度上看出。



　　

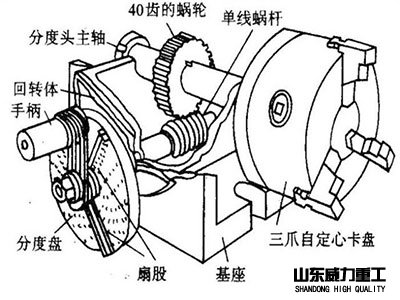

铣床分度头结构图


以上是小编为大家介绍的关于立式铣床分度头结构是什么，希望这些能够给大家带来帮助，如果您还有疑问，可以咨询山东威力重工厂家的技术人员。
