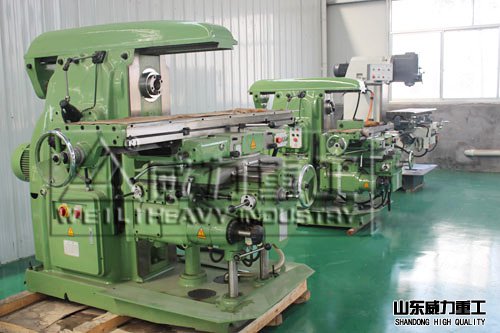

X6140万能铣床生产车间

蜗轮的加工需要使用专门的蜗轮滚刀，但是在修理车间或是加工蜗轮的数量较少的情况下，为此来专门制造一把蜗轮滚刀会很不经济，这种情况下就可以根据展成法的原理，在X6140万能升降台铣床上用飞刀加工蜗轮。在X6140万能升降台铣床上用飞刀铣制蜗轮的方法有两种：一、飞刀装在万能铣头上；二、飞刀装在万能铣床的卧式主轴上。

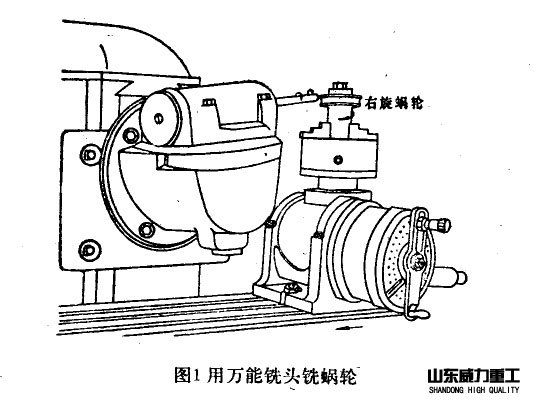

万能洗头图

蜗轮齿形的加工，一般都是采用展成法。所谓展成法，就是在加工过程中，刀具和工件按照蜗轮与蜗杆啮合时的相互关系强制运动，换句话来说，就是刀具的刃口在加工运动的过程中，必须形成与该蜗轮啮合的齿形表面。例如，用蜗轮滚刀在滚齿机上加工蜗轮，就是展成法的例子。但是，在修理车间或加工数量很少时，制造一把专用的蜗轮滚刀是很不经济的。在这种情况下，我们可以根据展成法的原理，在X6140万能升降台铣床上用飞刀加工。这种方法简单易行，适于加工头数较少、8级精度以下的传动蜗轮。

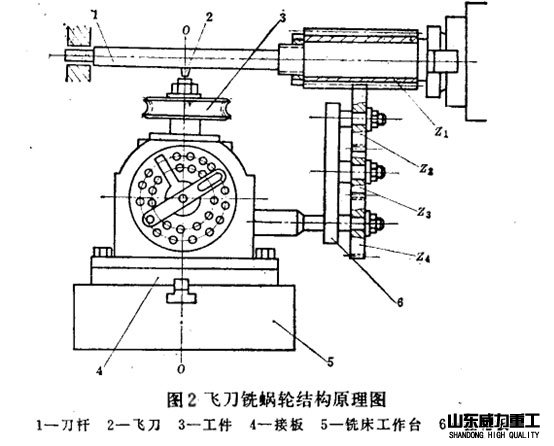

涡轮结构图

在X6140万能升降台铣床上用飞刀铣制蜗轮的两种方法：

一、飞刀装在万能铣头上：如果铣床带有万能铣头，而且所切的蜗轮模数比较小，使用这种方法是比较简单的。

二、飞刀装在X6140万能升降台铣床卧式主轴上：如果铣床不带万能铣头，或者由于蜗轮模数比较大，万能铣头的悬臂刀杆刚性不足，不能很好的切削时，可以采用第二种方法，即飞刀装在铣床卧式主轴上。这种加工方法提高了刚性，切削比较平稳，可以加工模数和直径比较大的蜗轮。
