X6436万能回转头铣床是由机头,变速箱,床身,工作台,升降台,底座等部分组成,主轴两节头设计,即可方便的实现立、卧铣转换及空间任意角度的组合,又使刚性比三节头有较大提高。两节头上配置精密的定位销,确保立、卧铣转换的精确定位,更方便操作。
工作方式:
X6436万能回转头铣床在切削加工中一般是主传动系统电动机传动到主轴变速箱,再传动到主轴、心轴,最后传动到铣刀以切削工件为主。而走刀部分一般是电动机通过齿轮传送到离合器,由离合器传送到各个变速齿轮,再由齿轮传送到横向和纵向及升降向,带动工作台运行传送工件铣削为主要作用。

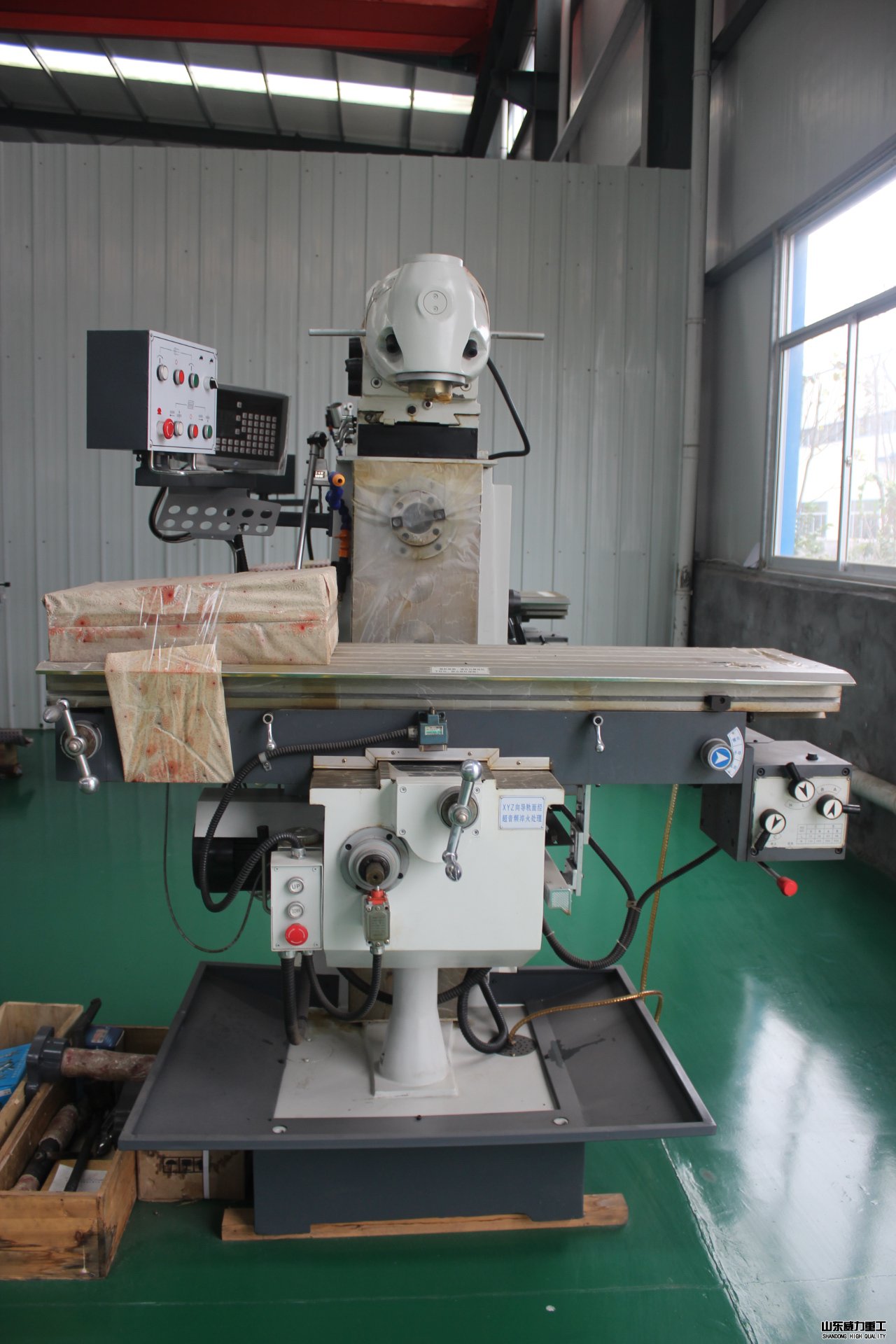

X6436万能回转头铣床
X6436万能回转头铣床组成结构:
1.底座 :X6436万能回转头铣床底座8是整部机床的支承部件,具有足够的刚性和强度。底座四角有机床安装孔,可用螺钉将机床安装在 固定位置。底座本身是箱体结构,箱体内盛装冷却润滑液,供切削时冷却润滑。
2.床身 :床身1是X6436万能回转头铣床的主体,机床大部分部件都安装在床身上。床身是箱体结构,一般选用优质灰铸铁铸成,结构坚固、刚性好、强度高,同时由于机床精度的要求,床身的制造还必须经过精密的金属切削加工和时效处理。床身与底座相连接。床身顶部有水平燕尾槽导轨,供横梁来回移动;床身正面有垂直导轨,供升降工作台上下移动;床身背面安装主电动机。床身内腔的上部安装铣床主轴,中部安装主轴变速部分,下部安装电器部分。
3.横梁: 横梁4上附带有一挂架,横梁可沿床身顶部导轨移动。它们主要作用是支持安装铣刀的长刀轴外端,横梁可以调整伸出长度,以适应安装各种不同长度的铣刀刀轴。横梁背部成拱形,有足够的刚度;挂架上有与主轴同轴线的支持孔,保证支持端与主轴同心,避免刀轴安装后引起扭曲。
4.主轴 :主轴2是前端带锥孔的空心轴,从铣床外部能看到主轴锥孔和前端。锥孔锥度是一般选用7:24,可安装刀轴;主轴前端面有两键块,起传递扭矩作用。X6436万能回转头铣床铣削时,要求主轴旋转平稳,无跳动,在主轴外圆两端均有轴承支持,中部一般还装有飞轮,以使铣削平稳。主轴选用优质结构钢,并经过热处理和精密切削加工制造而成。
5.主轴变速机构: 主轴变速机构的作用是将主电动机的固定转速通过齿轮变速,变换成十八种不同转速,传递给主轴,适应铣削的需要。从机床外部能看到转速盘和变速手柄。
6.升降台 :升降台安装在床身前侧垂直导轨上,中部有丝杠与底座螺母相连接,其主要作用是带动工作台沿床身前侧垂直导轨作上下移动。
7.进给变速机构 :进给变速机构是将进给电动机的固定转速通过齿轮变速,变换成十八种不同转速传递给进给机构,实现工作台移动的各种不同速度,以适应铣削的需要。

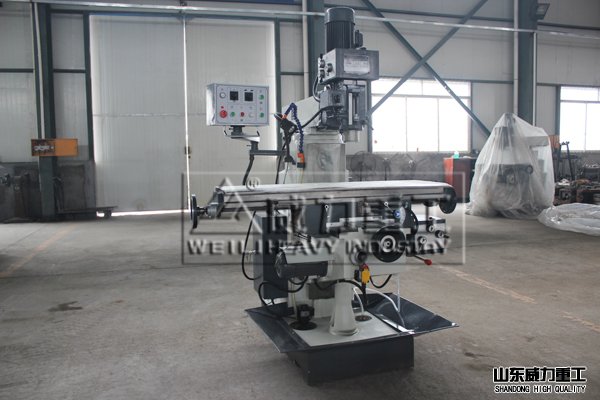

万能回转头铣床
