X7150升降台铣床加工轴的键槽时找正
加工齿轮内孔严格相位键槽时的找正装置，包括在定位板的外端内沿沿中心线设置有对称的两个安装孔，每个安装孔内分别安装有一固定销；在X7150升降台铣床定位板的内端内沿沿中心线加工有长槽，长槽中活动设置有移动销，移动销的移动销端头钩挂在长槽上沿；在定位板的内端面固定安装有垂直方向的挡板，在挡板与定位板的中心线对应位置开设的螺孔中安有顶紧螺钉，顶紧螺钉与移动销顶紧接触；在定位板上加工有找正面。X7150升降台铣床键槽找正的装置，结构简单，容易操作，精度高。
7150数控升降台立式铣床工作台
用X7150升降台铣床加工轴的键槽时，找正方法：
1、直接在轴上经过圆心划一直线,加工时以直线垂直对准铣刀的中心加工,精度在±0.3MM左右.
2、使用90度的V型槽,先用铣刀于90度的V型槽对好中心位置,然后把轴装夹在90度的V型槽上进行加工.精度在±0.2MM左右.
3、铣床上加装数显电子尺,利用电子尺进行分中找正，加工精度±0.02
4、就是利用现有铣床各种拖把刻度进行分中找正,此方法与铣床的精度和操作者的经验有关。

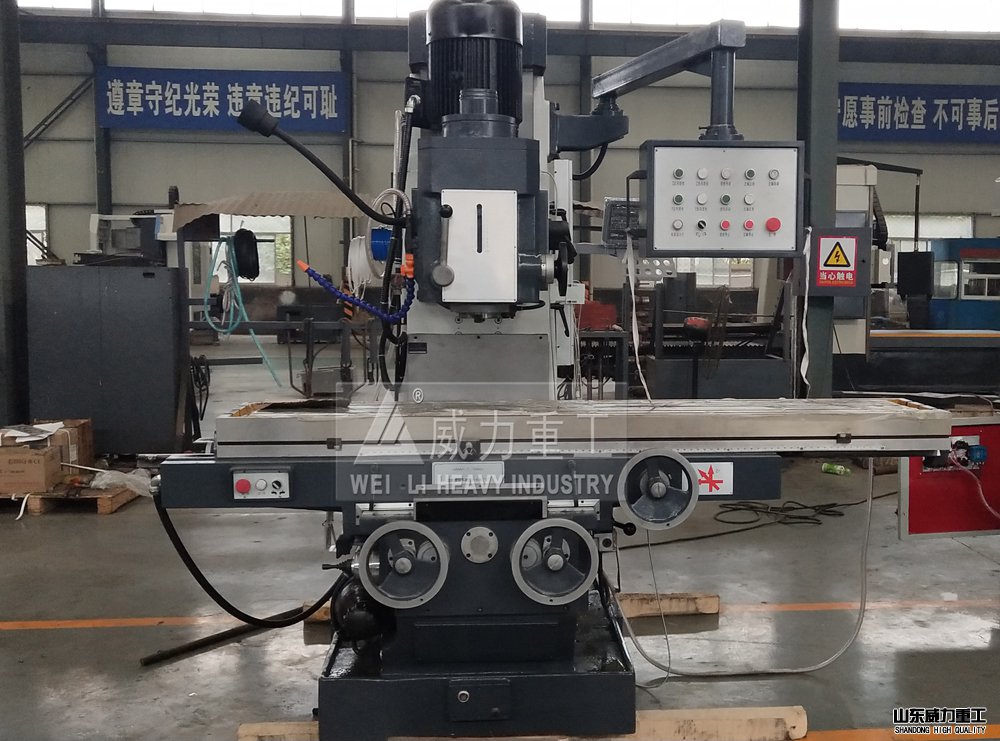

数控7150立式铣床
X7150升降台铣床主要指用铣刀在工件上加工多种表面的机床。通常铣刀旋转运动为主运动，工件（和）铣刀的移动为进给运动。它可以加工平面、沟槽，也可以加工各种曲面、齿轮等。在机械制造和修理部门得到广泛应用。山东威力重工立式铣床，数控铣床，卧式铣床，数控加工中心，数控立车等常用以及专用的的数控设备，山东威力重工技术部咨询热线：0632-585029 18306370898（同微信）
