铣床的分类比较多，常见的有升降台铣床、工作台不升降铣床、龙门铣床等。也可分为立式铣床、卧式铣床、万能铣床、数控铣床等设备。具体万能铣床的型号在我们山东威力重工加工生产设备中也是比较齐全的，目前常用到的有：X6226万能回转头铣床、X6325万能摇臂铣床、X6140万能升降台铣床、X6336万能摇臂铣床(炮塔铣床)、X6232A万能回转头铣床等。

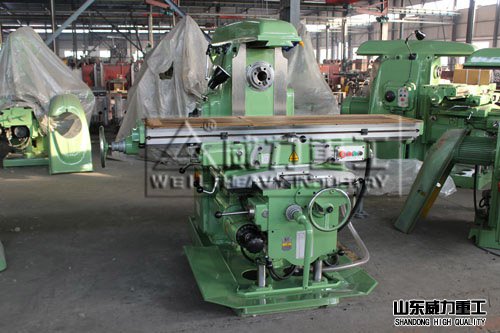

6140万能铣床车间图


万能铣床的结构组成由一个机动驱动主轴。夹持多齿刀具的心轴配入此主轴中。旋转圆刀具的切削刃或齿在此刀具的每一转切除的金属为一控制量。工作件装在可运动的工作台上并向铣刀进刀。工作台可以手动进刀或自动进刀。当几个铣刀装在心轴上，在一次操作中几个面可以同时加工。



在这个部分主要分为铣床的构成和铣床的基本机构两个部分。先在铣床的基本构成解释了铣床的节本结构，然后在铣床的构成部分详细的介绍了铣床的一些具体结构。



万能铣床的基本机构

以升降台铣床为例，一般是由立柱，铣头，工作台，床鞍，升降台，床身等构成。升降台铣床的主要特点是带有升降台。升降台可以沿着床身上的导轨上下移动，工作台安装在升降台上面，并能前后左右移动。所以升降台铣床加工工件时很灵活，用途很广。

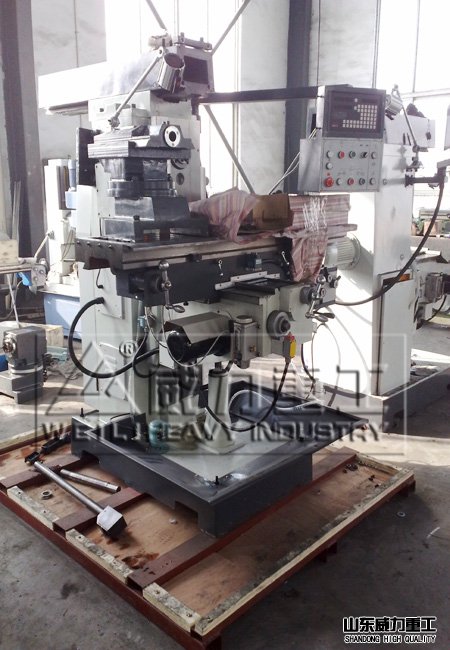

万能摇臂铣床加工生产车间


万能铣床电气控制电路要求：

1.万能铣床使用圆工作台时，工作台不得移动，即圆工作台的旋转运动与工作台上下，左右，前后六个方向的运动之间有联锁控制；

2.为适应铣削加工的需求，主轴转速与进给速度应有较宽的调节范围。万能铣床采用机械变速，改变变速箱的传动来实现，为保证变速时，齿轮易于啮合，减少齿轮端面的冲击，要求变速时有冲动控制；

3.根据加工要求，主轴旋转和工作台进给应有先后顺序控制。即进给运动要在铣刀旋转之后进行，加工结束后必须在铣刀停转前停止进给运动。

4.为供给铣削加工时冷却液，应有冷却泵电机拖动冷却泵，供给冷却液。

5.为适应铣削加工时操作者的正面与侧面操作要求，机床应对主轴电动机的走动与停止及工作台的快速移动控制，具有两地操作的性能。

6.工作台上下、左右、前后六个方向的运动应具有限位保护；

7.应有局部照明电路。

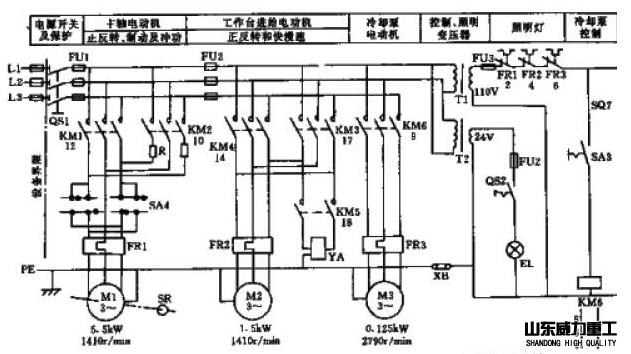

万能铣床的电气控制电路要求图
