数控X62G卧式万能升降台铣床的特点与参数

时间:2022-05-20 作者:admin 点击: 次

X62G铣床有普通型、数控型两种，公司可在X62G卧式铣床的基础上，加装数控系统，称为数控X62G卧式万能升降台铣床，它适用于用各种棒状铣刀、圆柱铣刀、角度铣刀及端面铣刀来铣切平面、斜面、沟槽、齿轮等。可在X62G铣床上装置分度头时，可以铣切直齿齿轮和铰刀等零件，此时每当零件被加工完一个齿后，利用手动使零件绕自己的中心转动一定的角度，以便加工下一个齿。设备还适用于各种大中院校、企业，小规模的机械修理站到大量生产的汽车制造厂都可以使用。

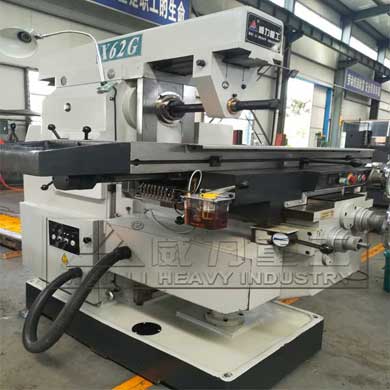

数控X62G卧式铣床

X62G数控卧式万能升降台铣床是山东威力重工自主研发设计生产，主要由床身、工作台、升降台、横梁和主轴等部分组成。工作台由纵向工作台、转台和横向工作台三部分组成。该机床具有足够的刚性和功率，拥有强大的加工能力，能进行高速和承受重负荷的切削工作，齿轮加工。适合模具特殊钢加工、矿山设备、产业设备等重型大型机械加工。X62G数控卧式万能升降台铣床的工作台可向左、右各回转45";，当工作台转动一定角度，采用分度头附件时，可以加工各种螺旋面。

X62G数控卧式万能升降台铣床与原产品比较，主轴系统、进给系统和电路系统均有较大改进，并采用Y系列新型电机。改进后的产品具有刚性强、性能好、工艺范围广、加工精度高、安全可靠、操作轻便、外观新颖等特点。

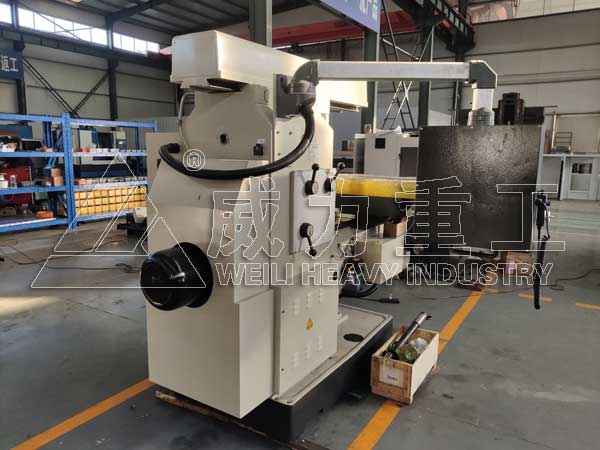

数控X62G卧式万能升降台铣床

X62G数控卧式万能升降台铣床的组成：

数控X62G卧式万能升降台铣床主要由床身、主轴、刀杆、悬梁、工作台、回转盘、横溜板、升降台、底座等几部分组成。在床身的前面有垂直导轨，升降台可沿着它上下移动。在升降台上面的水平导轨上，装有可在平行主轴轴线方向移动（前后移动）的溜板。溜板上部有可转动的回转盘，工作台就在溜板上部回转盘上的导轨上作垂直于主轴轴线方向移动（左右移动）。工作台上有T形槽用来固定工件。这样，安装在工作台上的工件就可以在三个坐标上的六个方向调整位置或进给。数控X62G卧式万能升降台铣床主轴带动铣刀的旋转运动是主运动；数控X62G卧式万能升降台铣床工作台的前后（横向）、左右（纵向）和上下（垂直）6个方向的运动是进给运动；数控X62G卧式万能升降台铣床其他的运动，如工作台的旋转运动、在各个方向的快速移动则属于辅助运动。

数控X62G卧式万能升降台铣床的参数：（仅供参考）

项目		单位	技术参数
工作台	工作台尺寸	㎜	1600×360
	T型槽尺寸（槽数/宽度/间距）	㎜	5/18/70
	工作台最大回转角度	度	--
工作范围	X向行程（纵向手动/机动）	㎜	1020/1000
	Y向行程（横向手动/机动）	㎜	320
	Z向行程（垂向手动/机动）	㎜	420
	悬梁行程	㎜	700
	卧轴中心至悬梁平面距离	㎜	210
	卧轴中心至工作台距离	㎜	0-420
主轴	主轴转速范围	r/min	35-1500(12级)
	主轴锥孔		7:24 ISO50
	主轴电机功率	KW	7.5
进给	工作台X/Y向机动进给速度	㎜/min	40-1000(无级调速)快进1800
	工作台Z向机动进给速度	㎜/min	10-250(无级调速)快进450
	工作台机动进给电机功率	W	1500
	升降台机动升降电机功率	W	1500
其他	机床净重	㎏	3000
其他	占地面积	㎜	2080×2230

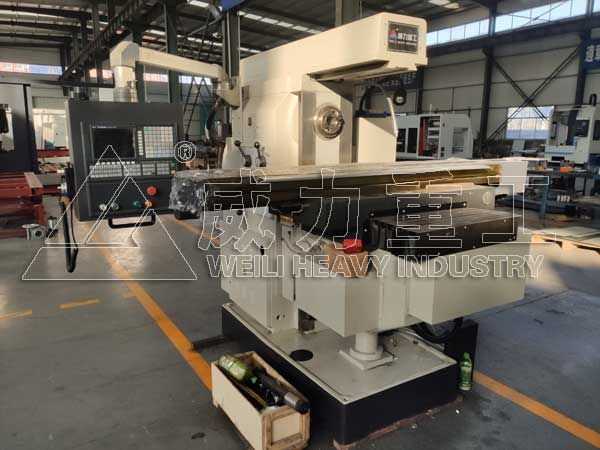

X62G卧式铣床
