X63W万能铣床与X6140万能升降台铣床是同一台铣床设备。该设备具有足够的刚性和功率，拥有强大的加工能力，能进行高速和承受重负荷的切削工作，齿轮加工。适合模具特殊钢加工、矿山设备、产业设备等重型大型机械加工。X63W万能铣床的工作台可向左、右各回转45°，当工作台转动一定角度，采用分度头附件时，可以加工各种螺旋面。X63W万能铣床三向进给丝杠为梯形丝杠或滚珠丝杠。
X63W万能铣床的结构原理：
1、X63W万能铣床的工作台及夹具

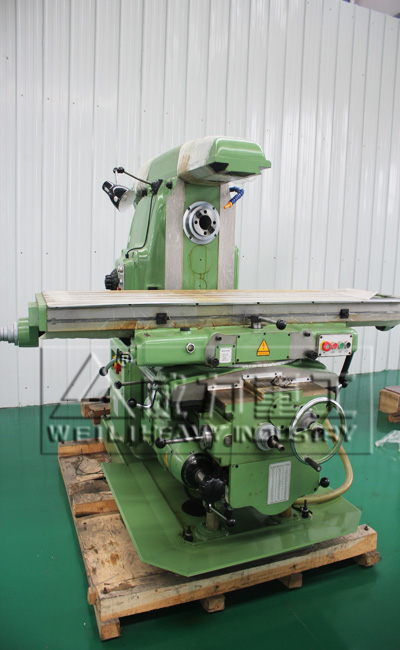

2、X63W万能铣床的外形
3、X63W万能铣床结构： ①、主轴;②、悬梁;③、刀杆支架;④、工件工作台;⑤、 (工件工作台)左右进给操作手柄; ⑥、（工件工作台）前后进给操作手柄；⑦、 （工件工作台）上下操作手柄；⑧、进给变速手柄及变速盘；⑨、升降工作台；⑩、主轴变速盘及变速手柄；⑾、主轴电动机及进给电动机等等。

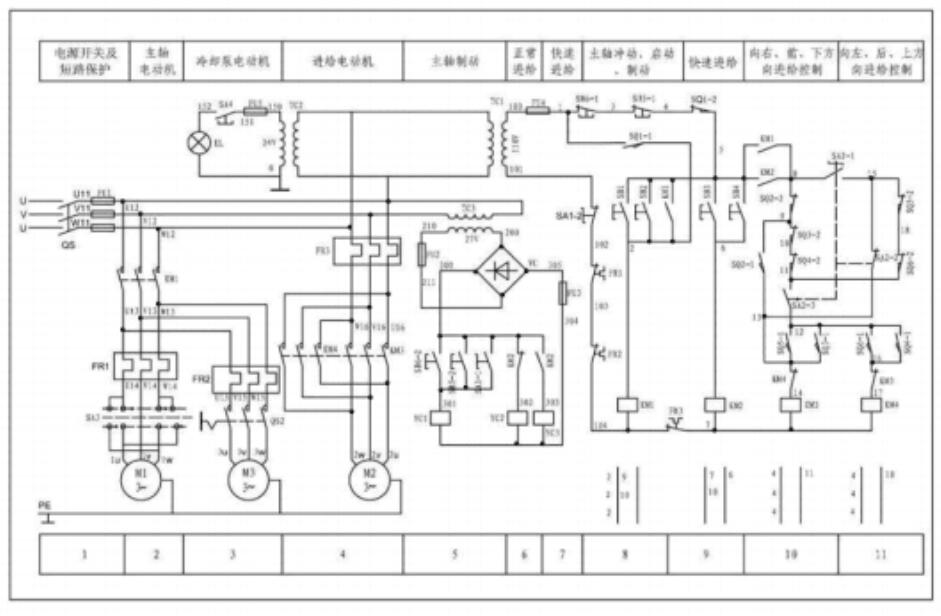

X63W万能铣床的电路控制原理图
4、X63W万能铣床的运动形式：
①、主轴运动：主轴带动铣刀作旋转运动，由 M1 拖动（为减小负载波动对加工质量影响，主轴上装有飞轮） ；
②、进给运动：指工作台带动工件作上下、左右、前后 6 个方向的直线运动（由三根进给丝杆实现） ，及圆形工作台的旋转运动 ,由 M2 拖动；
③、辅助运动：指工作台带动工件作上下、左右、前后 6 个方向的快速运动，由 M2 与电磁离合器 YC3 （YC3 又叫快速电磁离合器）联合拖动。
5、X63W万能铣床对各运动形式的要求：
①、主轴旋转平稳，以保证加工质量（采用飞轮） ；
②、铣削加工时，工件同一时刻只能作某一个方向的进给运动；
③、用圆形工作台加工时，不能移动，只能旋转；
④、X63W万能铣床的主轴变速、进给变速用机械变速实现，为保证变速易于齿合，应有变速冲动控制；
⑤、据工艺要求，先主轴旋转后再进给运动；
⑥、X63W万能铣床为操作方便，应有两地控制。 （机械离合器）
6、X63W万能铣床的进给运动示意图： 圆形工作台旋转传动链 横向移动传动链 （电磁离合器） YC2( 正常进给 ) 垂直移动传动链 M2 ——— YC3 （快速进给） 纵向移动传动链
X63W万能铣床电路控制原理：
1、电路图
2、原件作用： SA1 ——主轴上刀制动开关； SA2 ——工作台状态选择开关：当接通圆形工作台时

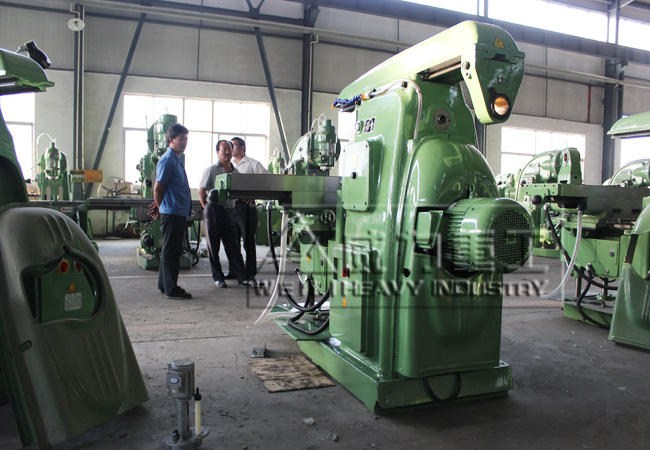

X63W万能铣床
X63W万能铣床
7、X63W万能铣床的加工功能：
①、加工平面；
②、加工斜面；
③、加工沟槽；
④、 （装上分度盘）可以铣切齿轮和螺旋面；
⑤、 （装上园工作台）可以铣切凸轮和弧形槽。
