XK5032立式数控铣床一般由数控系统、主传动系统、进给伺服系统、辅助装置等几大部分组成。主体部分主要由底座、立柱、鞍座、工作台、主轴箱等部件组成，其中主体的五大件均采用高强度优质铸件且树脂砂造型，组织稳定，确保整机有良好的刚性和精度的保持性。三轴导轨副均采用高频淬火及贴塑导轨组合，保证机床运行精度、降低磨擦阻力及损耗，三轴传动系统由精密滚珠丝杆及伺服系统电机构成，并配有自动润滑装置。XK5032立式数控铣床组成结构细节介绍：

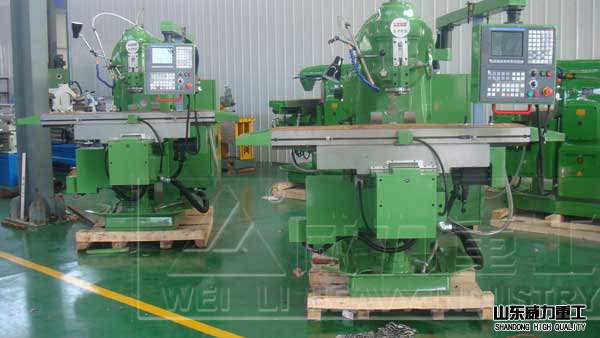

XK5032立式数控铣床
（1）主传动系统。它由主轴箱、主轴电机、主轴和主轴轴承等零件组成。主轴的启动、停止等动作和转速均由数控系统控制，并通过装在主轴上的刀具进行切削。
（2）进给伺服系统。它由伺服电动机和进给执行机构组成，按照程序设定的进给速度实现刀具和工件之间的相对运动，包括直线进给运动和旋转运动。
（3）数控系统。它是数控铣床运动控制的中心，执行数控加工程序控制机床进行加工。
（4）辅助装置。它包括液压、气动、润滑、冷却系统和排屑、防护等装置。
（5）机床基础件。它通常是指底座、立柱、横梁等，是整个机床的基础和框架。
XK5032立式数控铣床的组成结构：
1．床身
XK5032立式数控铣床床身内部加强肋布置合理，具有良好的刚性，底座上设有四个调节螺栓，便于机床调整水平，切削液储液池设在床身内部。
2．铣头部分
XK5032立式数控铣床铣头部分由有级变速箱和铣头两个部件组成。铣头主轴支承在高精度轴承上，保证主轴具有高回转精度和良好的刚性。主轴装有快挚簇刀螺母，前端锥孔采用IS030。锥度。主轴采用机械无级变速，调节范围宽、传动平稳、操作方便。制动机构能使主轴迅速制动，节省辅助时间。制动时通过制动手柄，撑开止动环使主轴立即制动。起动主电动机时，应注意松开主轴制动手柄。铣头部件还装有伺服电动机、内齿带轮、滚珠丝杠副及主轴套筒，它们形成垂向(z向)进给传动链，使主轴作垂直方向直线运动。
3．工作台
工作台与床鞍支承在升降台较宽的水平导轨上，工作台的纵向进给是由安装在工作台右端的伺服电动机驱动的，通过内齿带轮带动精密滚珠丝杠副，从而使工作台获得纵向进给。工作台左端装有手轮和刻度盘，以便手动操作进给。床鞍的导轨面均采用了TURcl_rE．B贴塑面，提高了导轨的耐磨性、运动的平稳性和精度的保持性，消除了低速爬行现象。
4．横向进给部分
在升降台前方装有交流伺服电动机，驱动床鞍作横向进给运动，其工作原理与工作台纵向进给相同。另外，在横向滚珠丝杠前端还装有进给手轮，可实现手动进给。

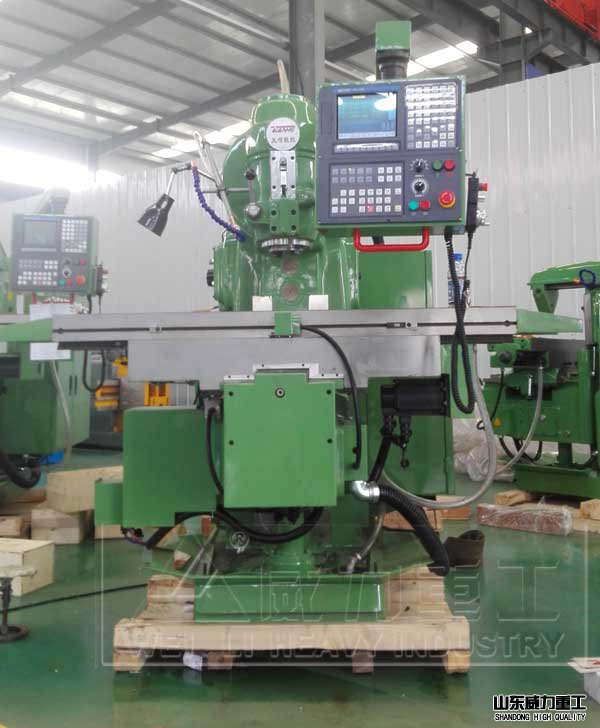

XK5032数控立式铣床
5．升降台
在其左侧装有锁紧手柄，它的前端装有长手柄可带动锥齿轮及升降台丝杠旋转，从而获得升降台的升降运动。
6．冷却、润滑部分
冷却部分由切削液泵、出液管、回液管、开关及喷嘴等组成。切削液泵安装在机床底座的内腔里，将切削液从底座内储液池泵至出液管，再经喷嘴喷出，对切削区进行冷却。润滑部分采用机动润滑方式，用润滑泵通过分油器对主轴套筒、导轨及滚珠丝杠进行润滑，以提高机床的使用寿命。
电气部分
电气部分分为强电与弱电。强电控制主轴、泵、润滑系统。弱电控制伺服单元，进而控制伺服电动机编码器。
XK5032立式数控铣床结构特点，刚性强，各大件采用高质量的铸铁，矩形导轨接触面大。 精度高，长导轨经淬火和精密磨削，通过滚珠丝杆直联传动，采用高精度轴承，加上机床有足够的刚性，使本机床有高精度。 性能指标高，操作使用方便。 相配合的导轨副中，长导轨淬火，短导轨贴塑具有良好耐磨性及高伺服性。 有自动润滑系统，定时自动润滑。采购定做高性价比的数控立式铣床设备，欢迎来山东威力重实地考察。咨询热线：18306370898（可加微信）
